テクノロジー設備

生産技術

表面処理 ‐ 熱処理技術

熱処理能力：焼鈍, 焼き入れ、焼き戻し、高周波焼き入れ、浸炭. お客様の要求によって応えれる. 生産能力： 3.000 トン/年。
Futu1は焼き入れ、浸炭過程中そり、歪みを最小限に抑えるために表面硬度、浸層深さに応える連続浸炉系を所有しています。
さらに,.歯部，軸、ハブ製品などお客様の高周波焼き入れ仕様要求に応える高周波焼き入れ炉系がございます。
現在、FUTU1は良い品質を保証するために表面処理から乾燥、塗装まで閉鎖的なラインより行っており、生産ラインは年間50万個に製造できます。

Sản phẩm tiêu biểu

熱処理製品

表面塗装製品

砂型鋳造技術

半自動ラインで鋳造能力:
- 最大金型サイズ： (長さx 幅x 高さ）: 500x430x380mm.
- 重量： 0,05 Kg から– 30 Kgまで.
- 容量: 5000 – 6000 トン/ 年.
- 鋳造公差: ベトナム基準による 7297:2003 またはJIS B 0403による
自動ラインで鋳造能力:
- 最大金型サイズ： (長さx 幅 x 高さ): 450x350x300mm.
- 重量： 0,05 Kgから – 20 Kgまで.
- 容量: 1500 – 2000 トン/ 年
- 鋳造公差：ベトナム基準による 7297:2003 または JIS B 0403による
材料:
- グレ鋳鉄 (Grey iron): FC100, FC150, FC200, FC250, FC300, FC350 3 又は他鋳物相当.
- 球状鋳鉄: (Ductile iron): FCD350-22; FCD400-18; FCD450-10; FCD500-7; FCD600-3 又は他鋳物相当.

FUTU1の砂型鋳造ステージ。

鋳造パターンの設計・製作。鋳造パターンは、研究と製造の時間を短縮するために、専用のソフトウェアで設計およびシミュレーションされます。圧延アルミニウムパターンプレート (A5052 または A6061) の製造に使用される材料は、耐久性、高精度、良好な表面品質を保証します。
混合物混ぜ、金型作り。砂は密閉された混ぜと再生ラインで処理されます。その後、半自動および自動製造機に分配されます。
熔融、注湯：鋳鉄の精錬のために中周波炉を使用します。
ショットブラストや修理：鋳肌表面に砂がついている削除のためにショットブラスト機を使用します。あと、素材を研磨されてバリ取りや湯道を修復します。

遠心鋳造技術

FUTU1はチューブ形製品を作るために専有的なプライマー技術に遠心鋳造技術があります.特にプライマー技術によりスパイニーシリンダーライナーを作っている
鋳鉄能力: 最大素材寸法： Ø100x630 mm, 能力： 45000 Pcs/月
材料: グレ鋳鉄 FC250HMS, 他の鋳鉄はお客様により依頼します。

検査可能

Futu1は社内で鋳物製品品質を検査する可能性がある、含み：

発光分光分析計: 化学元素を分析する可能性がある
微細組織検査顕微鏡
硬度計 Brinell, Rockwell.
引張圧縮試験機: 強度。降伏強度、伸び度.

主要製品写真

グレ鋳鉄製品

バイクに使用される鋳造鋳鉄製品

球状鋳鉄製品

グレ鋳鉄モータカバー

ボールベアリング

スパイニーシリンダーライナー

機械加工技術能力

FUTU1会社は高精度の製品、金型、治具など設計、加工についてご要望にお応えることができます。最新の機械、設備によって造成される量産、少量産:

CNC旋盤機
CNCフライス機, CNC加工センター
CNC摩耗機
ブローチ機
ドリル機
ギア加工設備：CNCギアフライス機, CNCギアホブ
―他の設備 : レーザーマーク器, バリ研磨機, 工具研磨機,ワイヤーカット, 塩水噴霧, ...

CNC旋盤技術

CNCフライス技術

CNC研磨技術

CNCギアフライス技術

ギアホブ技術

ギアシェービング技術

ギア圧延技術

CNC旋盤グループ

技術可能：軸、モータカバーなど様々な製品を加工しています

mazak旋盤

mazak旋盤

CNCフライスグループ

技術可能：箱形部品、治具、金型の加工

CNC加工センター

CNCフライス機

ブローチ機グループ

技術能力:単スプライン溝、スプライン、内歯形状の加工

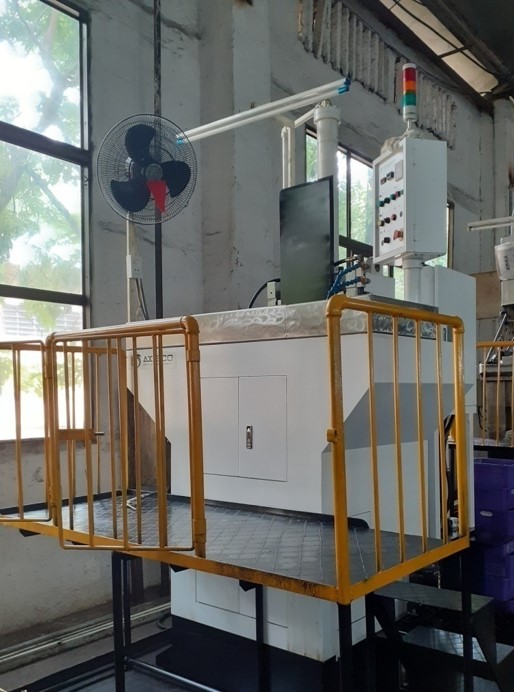

立ブローチ機

CNCドリル機

技術能力：溝面取り、タップ、ドリル、リーミング。いろいろな表面上の階段,貫通溝系の加工

CNCドリル機

CNCドリル機

歯加工グループ

技術能力: 高精度にギアシェービング、フライス, 精度級: 級 7

最大製品直径： 150mm

最大モジュール：M4

CNCギアホブ機

CNCギアシャービング機

CNCギアシェービング機

CNC研磨機グループ

技術能力：研磨の穴やシリンダー経を高精度に加工します

CNC研磨機

歯のバリ取り研磨機

溶接機グループ

技術能力: 溶接方法による部品の組み立て、加工

チック溶接機

MAG溶接機

補機グループ

レーザー彫刻機

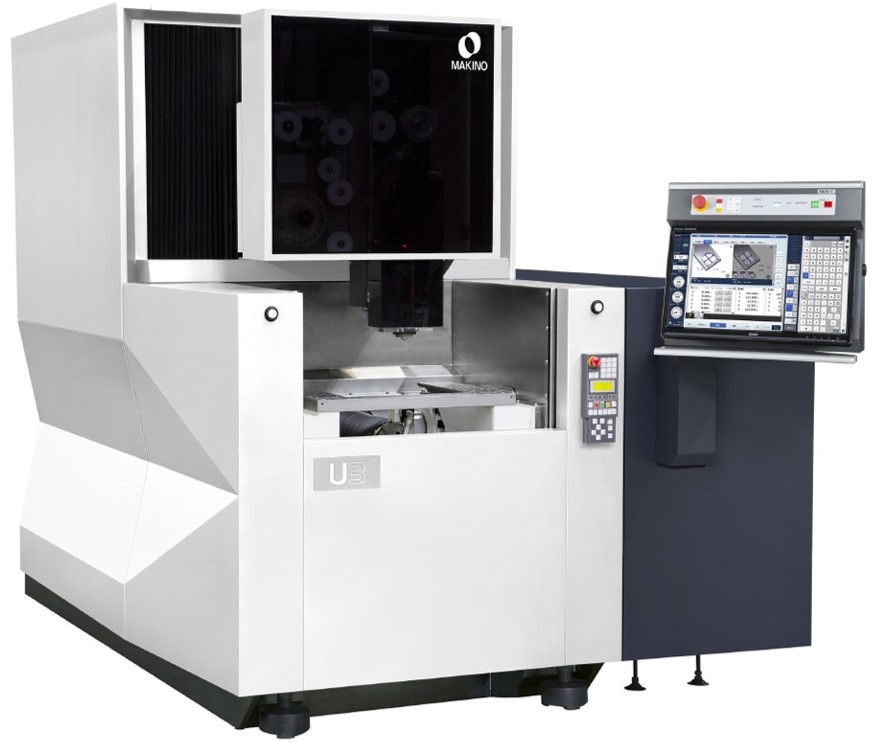

ワイヤーカッター機

電極腐食機

ナイフ研ぎ器

鍛造、プレス技術

Futu1は様々な製品やモデルの鍛造素材製造について要求に応えることができます。鍛造技術は三つラインがございます。

フォーク―コンロッドライン：生産能力は8.500.000個/年です。
くわライン：生産能力は7000.000個/年です。
エアコン軸、リアススプロケットなど色々な製品を生産してます。
ファインブランキングライン：生産能力は6.500.000個/年です。

サイドプレート、スプロケットドライブなど色々な製品を生産してます

製品作りに最新の技術を応用して熱間鍛造の中で歪エミュレーションのソフトを使っています。それからプレス過程中で不良および素材軽減のために一番製品形も金型を製造設計計算することができます。

さまざまなタイプの製品で素材を作成することができます。最大重量は2kgです.ファインブランキングの精度レベルは8級となる。

鍛造技術過程：2D図面から→3D図面設計→3D金型図面設計→３D Qformエミュレーション→ 試作→新品技術過程作成

フォーク―コンロッド

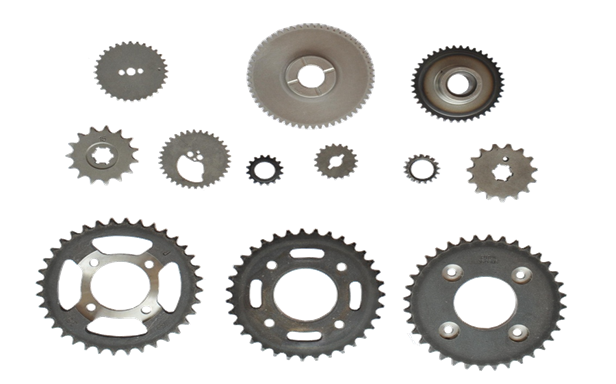

ファインブランキング製品

ファインブランキングライン
